Условие задачи
Рассчитать общее освещение судоремонтного цеха исходя из норм по зрительной работоспособности и безопасности труда. Высота цеха Н=6 м. Напряжение в сети 220 В. Для освещения принять лампы накаливания. Потолок побеленный, стены светлые, пол бетонный. Освещенность на рабочих поверхностях принять по СНиП 23-05-95 Искусственное и естественное освещение. Разряд работы II, III, IV.
Исходные данные:
цех имеет размеры: длину А, ширину Б;
коэффициент запаса K=1,3;
коэффициент отражения потолка ρп =70 %; коэффициент отражения стенок ρс= 50 %; коэффициент минимальной освещенности Z=1,2

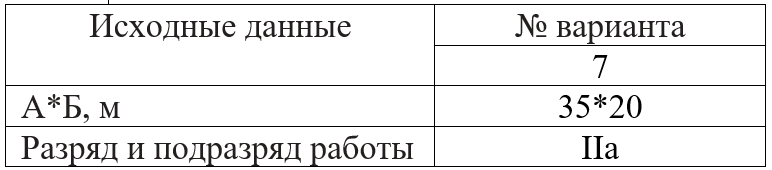

Таблица 6.2 – Исходные данные
Ответ
1.Определение расстояния от потолка до рабочей поверхности по формуле:
H0 = H hР = 6 0,8 = 5,2 м
где hP= 0,8 м высота рабочей поверхности.
2. Определение расстояния от потолка до светильника:
hc = 0,2 H0 = 0,2*5,2 = 1,04 м
3. Определение высоты подвеса светильника над освещаемой поверхностью
H0 = H hc = 6 1,04 = 4,96 м.
4. Определение расстояния между светильниками:
L=1,5 Нp = 1,5*0,8 = 1,2
при отношении L/Hр=1,5 достигается наибольшая равномерность освещения,
5. Определение необходимого количества ламп:
