Рассчитать общеобменную механическую вытяжную вентиляцию для помещения, в котором выделяется пыль или газ и наблю­дается избыточное явное тепло по исходным данным табл. 3.2 (дробь означает, что в числителе даны величины _ql для пыли, а в знаменателе - для газа).

Схема размещения воздуховодов приведена на рис. 3.1. Подобрать необходимый вентилятор, тип и мощность электродвигателя и указать основные конструктивные решения.

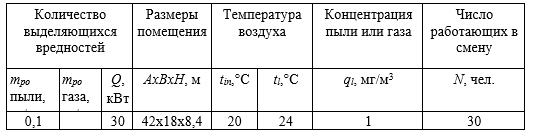

Таблица 3.2 – Исходные данные

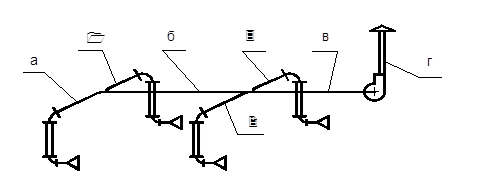

рис. 3.1. Схема размещения воздуховодов



Приложение 1

НАРУЖНЫЕ РАЗМЕРЫ ПОПЕРЕЧНОГО СЕЧЕНИЯ МЕТАЛЛИЧЕСКИХ ВОЗДУХОВОДОВ (ПО ГОСТ 24751-31) И ТРЕБОВАНИЯ К ТОЛЩИНЕ МЕТАЛЛА

1.1 Поперечное сечение (диаметр, высота или ширина по наружному измерению) металлических воздуховодов необходимо принимать следующих размеров, мм:

50  56  63  71  80  90  100     112   125   140  160  180  200  224  250 280 315 355         400   450   500   560   630   710  800     900   1000 1120   1250 1400 1600 1300  2000   2240   2500  2800   3150   3350   3550   4000   4500   5000         5600     6300     7100   8000  9000  10000

Примечания: 1. Соотношение сторон прямоугольных сечений не должно превышать 6,3. Размеры воздуховодов следует уточнять по данным заводов-изготовителей.

1.2. Толщину листовой стали для воздуховодов, по которым перемещается воздух температурой не выше 80 °С, следует принимать, мм, не более:

а) для воздуховодов круглого сечения диаметром, мм:

до 200 включ.  0,5

от 250 » 450          0,6

» 500 » 800            0,7

» 900 » 1250          1,0

» 1400 » 1600        1,2

» 1800 » 2000        1,4

б) для воздуховодов прямоугольного сечения размером большей стороны, мм:

до 250 включ. 0,5

от 300 » 1000        0,7

» 1250 » 2000        0,9

в) для воздуховодов прямоугольного сечения, имеющих одну из сторон свыше 2000 мм и воздуховодов сечением 2000´2000 мм толщину стали следует обосновывать расчетом.

1.3 Для сварных воздуховодов толщина стали определяется по условиям производства сварных работ.

1.4 Для воздуховодов. по которым предусматривается перемещение воздуха температурой более 80 °С или воздуха с механическими примесями или абразивной пылью, толщину стали следует обосновывать расчетом.
