Условие:

Рассчитать площадь световых проемов в производственном помещении для обеспечения нормированного значения коэффициента естественного освещения (КЕО). Для расчета естественного освещения принять боковое расположение световых проемов.

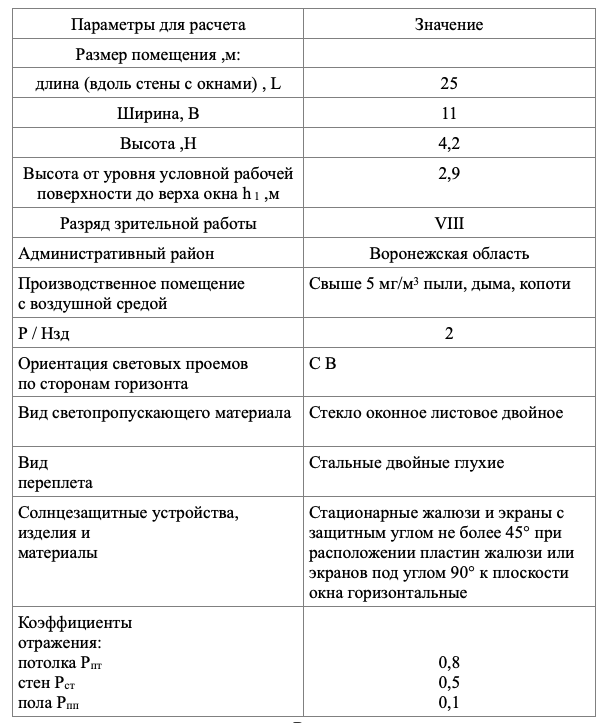

Исходные данные вариант 7 .

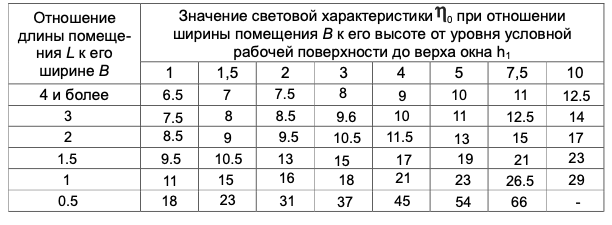

Таблица 7

Значение световой характеристики окон при боковом освещении

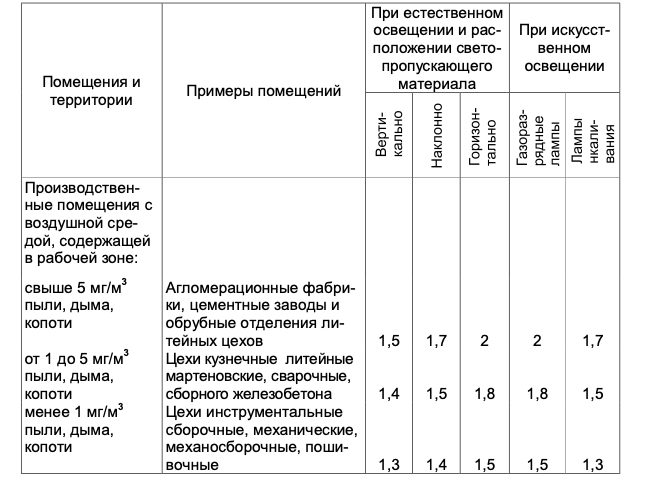

Таблица 8

Коэффициент запаса КЗ

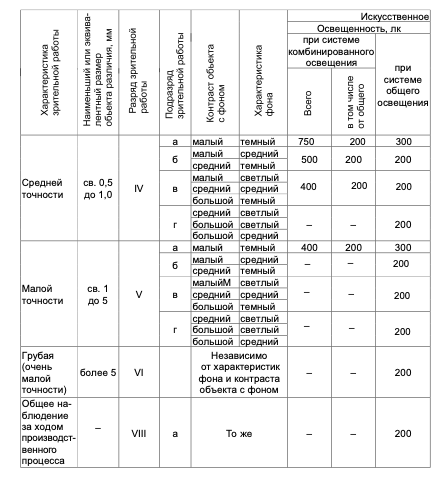

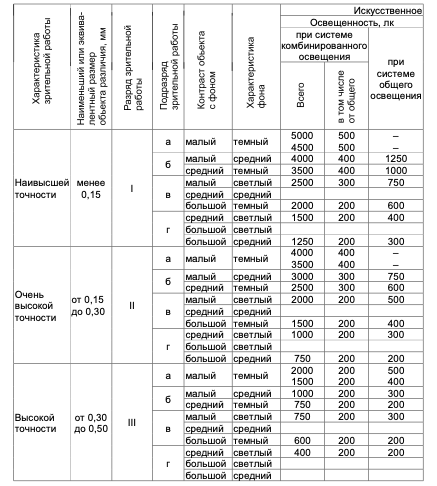

Таблица 9

Требования к освещению

помещений промышленных предприятий
Продолжение приложения

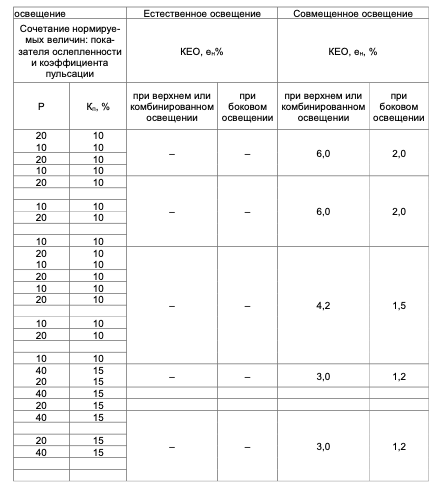

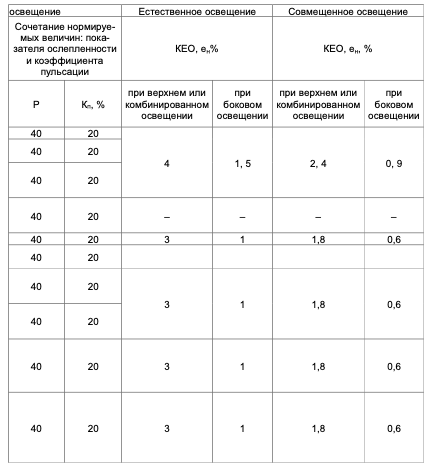

Таблица 10

Продолжение приложения

Окончание табл. 10

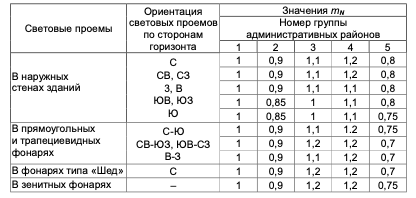

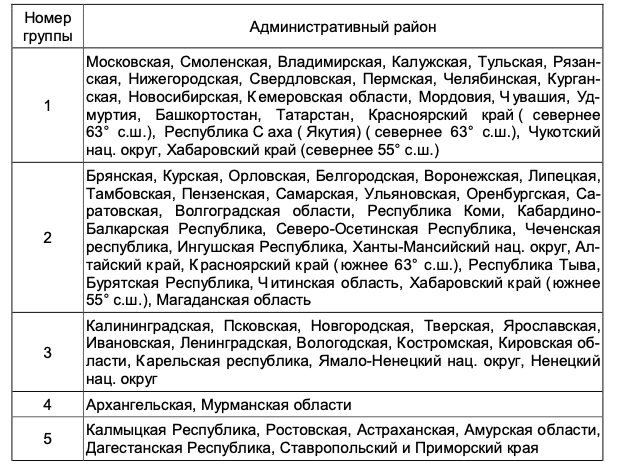

Таблица

Коэффициент светового климата m_N

Примечание. С – северное; СВ – северно-восточное; СЗ – северо-западное; В – восточное; 3 – западное; С-Ю – север-юг; В-З – восток-запад; Ю – южное; ЮВ – юго- восточное; ЮЗ – юго-западное.

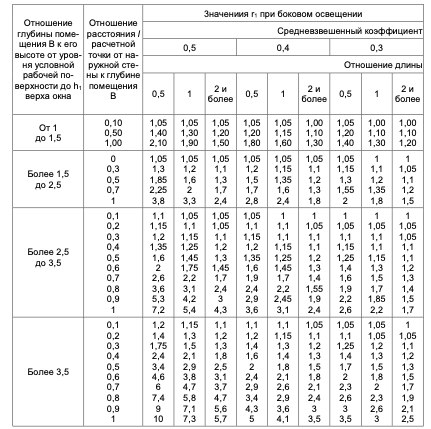

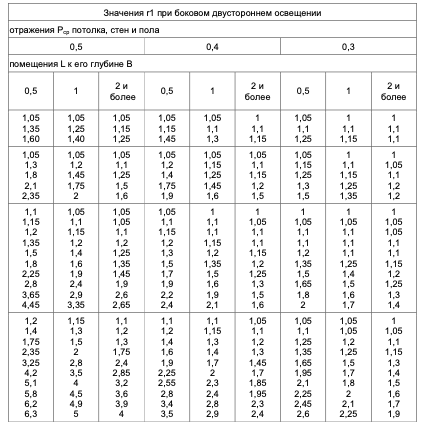

Таблица 15

Значение коэффициента r₁

Решение:

1. Согласно имеющимся данным установить:

а) расчетную схему;

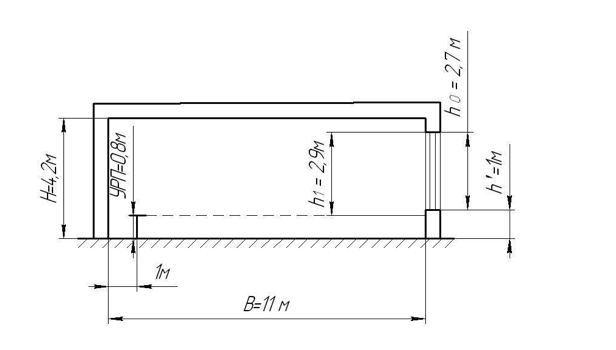

Рисунок 1 - Схема соотношения размеров расположения рабочей

поверхности и окна

б) световую характеристику окна (табл. 7 приложения);

Под параметром h₁понимают возвышение верхнего края окна над горизонтальной рабочей плоскостью, h₁ по условию задачи равно 2,9 м. Высота рабочей поверхности h_р =0,8 м.

Высоту окна h0 определяют округлением до ...
