Условие задачи

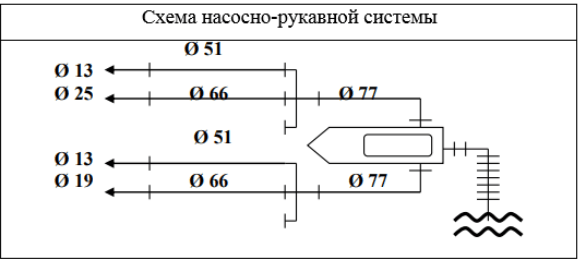

Рассчитать предельное расстояние подачи стволов с различными диаметрами насадок, напор у ствола 25 м. вод.ст., если максимальная высота подъема ствола – 10 метров, а высота рельефа местности – 6 метров, рукава магистральной линии прорезиненные диаметром 77 мм от АНР – 40(131). Варианты схем подачи стволов приведены в таблице.
Ответ
1. Определяем предельное расстояние магистральной линии (в рукавах).
Расчет ведется по наиболее загруженной магистральной рукавной линии:
где: Нн = 100 м. вод. ст. напор на насосе АНР 40(131) (табл. 1.1);
Нр = Нств + 10 = 25 + 10 = 35 м. вод. ст. напор у разветвления;
Sр = 0,015 сопротивление пожарного рукава в магистральной рукавной линии (табл. 1.2);
Q = 19,2 л/с суммарный расход воды из н...
