Рассчитать силу тока Ih, протекающего через тело человека, стоящего на земле (на токопроводящем основании), при прикосновении к одной из фаз трёхфазной системы напряжением 380 В и частотой 50 Гц с изолированной нейтралью

22 января 2025
Безопасность жизнедеятельности

Условие:

Рассчитать силу тока I_h, протекающего через тело человека, стоящего на земле (на токопроводящем основании), при прикосновении к одной из фаз трёхфазной системы напряжением 380 В и частотой 50 Гц с изолированной нейтралью и с глухозаземлённой нейтралью.

Начертить схемы замещения с указанием на них расчётных параметров. Сопротивление тела человека R_h в расчётах принять равным 1000 Ом, сопротивлением земли пренебречь. По результатам расчётов сделать выводы, является ли полученное значение тока I_h безопасным для человека.

Исходные данные:

Сопротивление заземления нейтрали R₀= 3 Ом;

Сопротивление обуви R_об = 870 кОм;

Сопротивление изоляции линейного провода относительно земли R = 30 кОм;

Ёмкость линейного провода относительно земли C = 0,2 мкФ.

Решение:

Трёхфазная трёхпроводная сеть с изолированной нейтралью.

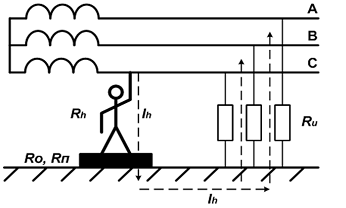

Сделаем поясняющий рисунок к решению этой задачи (начертим схемы замещения с указанием на них расчётных параметров):

По условию этой задачи имеем трёхфазную трёхпроводную сеть с изолированной нейтралью. Однофазным называется прикосновение к одной фазе электроустановки, находящейся под напряжением. Однофазное прикосновение менее опасно, посколь...
