Рассчитать силу тока Ih, проходящего через тело человека, прикоснувшегося к корпусу повреждённой трёхфазной электроустановки с изолированной нейтралью при пробое изоляции одной из фаз на корпус.

22 января 2025
Безопасность жизнедеятельности

Условие:

Рассчитать силу тока I_h, проходящего через тело человека, прикоснувшегося к корпусу повреждённой трёхфазной электроустановки с изолированной нейтралью при пробое изоляции одной из фаз на корпус.

При решении задачи необходимо определить силу тока I_h, проходящего через тело человека: a – при наличии защитного заземления; б – без защитного заземления. Сравнить силу тока с допустимым уровнем. Сопротивлением земли пренебречь.

Исходные данные:

Сопротивление тела человека R_h= 1,1 кОм;

Линейное напряжение электроустановки Uл = 660 В;

Сопротивление изоляции линейного провода относительно земли R = 7 кОм;

Сопротивление заземления корпуса электроустановки Rз = 2,0 Ом.

Решение:

а при наличии защитного заземления.

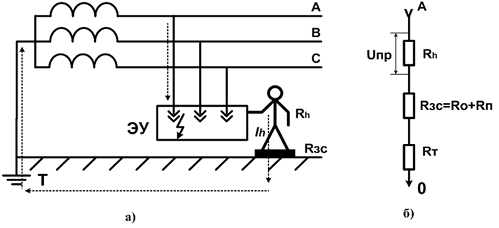

Сделаем поясняющий рисунок к решению этой задачи (при наличии защитного заземления):

По условию этой задачи имеем человека, прикоснувшегося к корпусу повреждённой трёхфазной электроустановки с изолированной нейтралью при пробое одной из фаз на корпус. В этом случае имеет место защитное заземление. Оно является наиболее распространенной и надежной мерой защиты от ...
