Условие задачи
Рассчитать систему пневмотранспорта, предназначенную для удаления отходов обработки графита от 6 металлорежущих станков. Цех имеет размеры 18 х 24 х 9 м.
Станки оборудованы специальными стружкопылеприемниками, соединенными с помощью гибких резинотканевых рукавов с металлическими отсасывающими патрубками. Последние в свою очередь соединены с коллектором. Из коллектора отходы отсасываются через магистральный трубопровод. Стружка отделяется от воздуха в двух параллельно установленных циклонах типа ВЦНИИОТ /12/. Из циклона воздух по трубопроводу движется к вентилятору и далее нагнетается в трубопровод. Окончательная очистка воздуха перед выбросом в атмосферу производится в электрофильтре. Общее количество отходов обработки по технологическим данным составляет 1000 кг/ч. Транспортная скорость для наиболее крупных частиц графита составляет 35 м/с.
Ответ

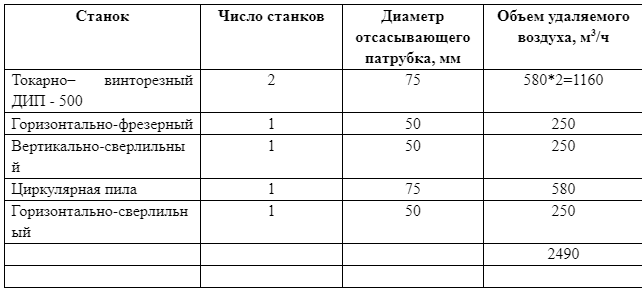

Определяем общий объем удаляемого от станков воздуха, исходя из величин транспортных скоростей воздуха и принятых диаметров трубопроводов.
Определяем среднюю весовую концентрацию смеси:
=Gм/Qp=1000/(2490∙1.2)=0.335 кг/м3
Рассчитаем потери давления по участкам сети. Для расчета принимаем наиболее протяженный участок, на котором потери давления являются наибольшими (токарно- винторезный ДИП-500).
Участ...
