Рассчитать сопротивление заземляющего устройства при использовании защитного заземления от поражения электрическим током
- Безопасность жизнедеятельности
Условие:
Рассчитать сопротивление заземляющего устройства при использовании защитного заземления от поражения электрическим током в случае перехода напряжения на корпус электроустановки.
Исходные данные:
а) установка запитана от источника трехфазного тока линейным напряжением Uл = 380 В;

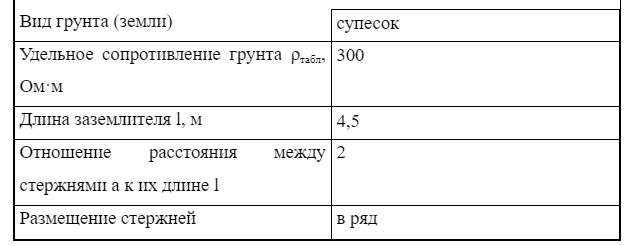

б) удельное сопротивление грунта ρтабл, Ом·м, принимается по табл. 2 исходя из номера варианта;
в) в качестве искусственных заземлителей выступают вертикальные круглые стержни из черной стали диаметром d = 20 мм и длиной l, м, принимаемой по таблице.
Решение:
1.В соответствии с ПУЭ сопротивление заземления при помощи питающего трансформатора до 1000 В не должно превышать 4 Ом.
2.Определяем сопротивление растеканию тока одноговертикального электрода, Ом:
где ррасч - удельное сопротивление почвы в месте расположения заземлений:
ррасч=ртабл*к
к=1,25
ррасч=300*1,25=375 Ом*м
l длина вертикального электрода, 4,5 м;
d диаметр электрода, 0,02 мм;
t ...
