Рассчитать сопротивление заземляющего устройства при использовании защитного заземления от поражения электрическим током в случае перехода напряжения на корпус электроустановки.
- Безопасность жизнедеятельности
Условие:
Рассчитать сопротивление заземляющего устройства при использовании защитного заземления от поражения электрическим током в случае перехода напряжения на корпус электроустановки.
а) установка запитана от источника трехфазного тока линейным напряжением Uл = 380 В;
б) удельное сопротивление грунта ρтабл, Ом·м, принимается по таблице
в) в качестве искусственных заземлителей выступают вертикальные круглые стержни из черной стали диаметром d = 20 мм и длиной l, м, принимаемой по таблице
г) вариант размещения стержней принимается по таблице
д) естественные заземлители отсутствуют.
Исходные данные в таблице 1.

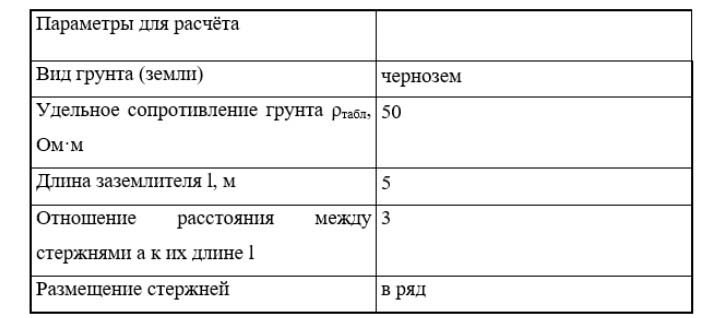

Таблица 1. Исходные данные
Решение:
1. В соответствии с ПУЭ сопротивление заземления при помощи питающего трансформатора до 1000 В не должно превышать 4 Ом.
2. Определяем сопротивление растеканию тока одного вертикального электрода, Ом:
где Ррасч - удельное сопротивление почвы в месте расположения заземлений:
Похожие задачи
