Условие задачи
Рассчитать сопротивление заземляющего устройства при использовании защитного заземления от поражения электрическим током в случае перехода напряжения на корпус электроустановки.
Исходные данные:
а) установка запитана от источника трехфазного тока линейным напряжением Uл = 380 В;
б) удельное сопротивление грунта ρтабл, Ом·м, принимается по табл. 1 исходя из номера варианта;
в) в качестве искусственных заземлителей выступают вертикальные круглые стержни из черной стали диаметром d = 20 мм и длиной l, м, принимаемой по табл. 1 исходя из номера варианта;
г) вариант размещения стержней принимается по табл. 2 исходя из номера варианта;
д) естественные заземлители отсутствуют.

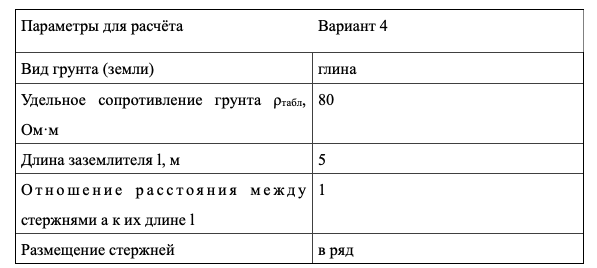

Исходные данные в таблице 1.
Ответ
1. В соответствии с ПУЭ сопротивление заземления при помощи питающего трансформатора до 1000 В не должно превышать 4 Ом.
2. Определяем сопротивление растеканию тока одного вертикального электрода, Ом:
удельное сопротивление почвы в месте расположения заземлений:
