Условие задачи
Рассчитать уровень вибрации, создаваемой двигателем, на рабочем месте при применении виброизоляции двигателя. Виброизоляция с помощью стальных пружин. Рассчитанные значения сравнить с допустимыми. Исходные данные проведены в табл. 2.3.1.
Допустимые значения определяются по СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий». Исходные данные для расчета:
· частота вибрации f, Гц;
· величина вибрации, создаваемая электродвигателем, Lv дБ;
· статическая осадка пружин Sст, м;
· рабочее место.

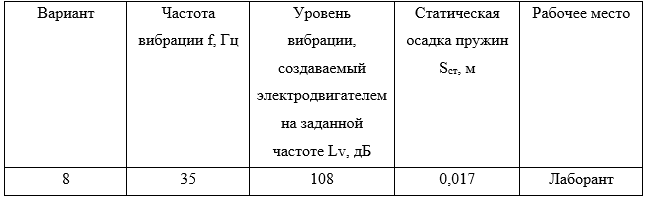

Таблица 2.3.1
Ответ
Частота собственных колебаний системы:
где f0 частота собственный колебаний системы, Гц;
g ускорение свободного падения, м/с2 ;
Sст статическая осадка, м.
f0= 3,82 Гц
Коэффициент передачи:
