Рассчитать виброизоляцию электродвигателя, если масса двигателя с фундаментом (m) составляет 460 кг, число оборотов вала эл. двигателя (n) 2600 об/мин, толщина прокладки (h) 8 см, материал виброизоляторов – войлок мягкий.

1) Определяем статическую осадку амортизаторов под воздействием массы установки по формуле 1:

Х_СТ = (h ꞏ ) / Е (1)

где h толщина прокладки, см;

допустимая нагрузка на материал прокладки (табл. 1);

Е модуль упругости, кг/см² (табл. 1).

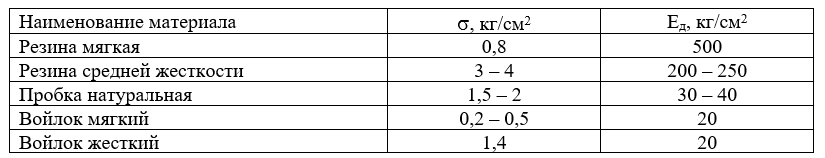

Таблица 1 Справочные данные

Х_СТ = (8 ꞏ 0,8) / 500 = 0,0128 см

2) Определяем частоту собственных колебаний установки на амортизаторах по форм...
