Условие задачи
Рассчитать зону защиты от прямых ударов молний для здания вычислительного центра.
Молниеотвод одиночный стержневой. Зона защиты типа Б. Категория молниеотвода II. Длина вертикального электрода lэ,м lэ = 2,5м.

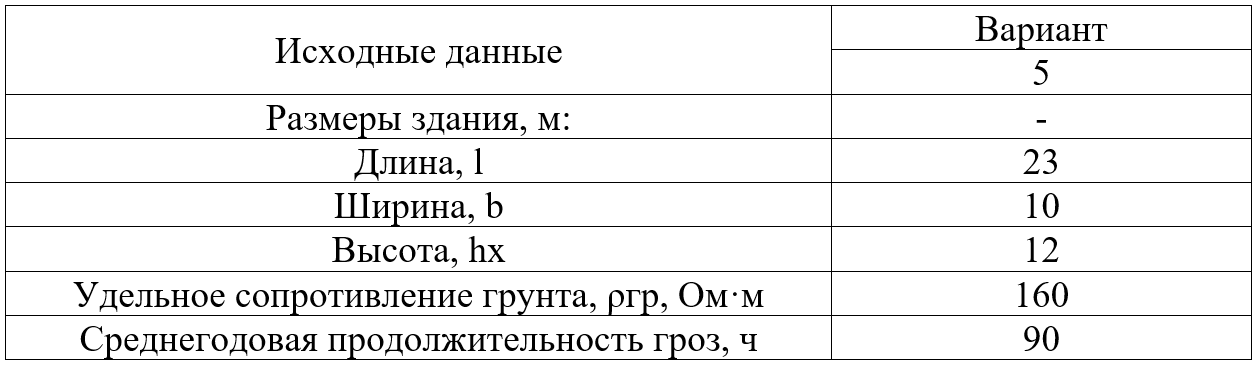

Таблица 5
Указание к решению:
Недостающие данные для расчёта принять самостоятельно.
Определить:
1) Удельную плотность ударов молнии в землю
2) Ожидаемое количество поражений молнией в год
3) Сопротивление растеканию одиночного вертикального электрода
4) Импульсное сопротивление сложного заземлителя
5) Требуемый радиус зоны защиты стержневого молниеотвода на уровне высоты защищаемого здания
6) Необходимую высоту молниеотвода.
Ответ
Рассчитаем высоту стержневого молниеотвода, который предполагается установить на пересечении диагоналей плоскости крыши вычислительного центра.

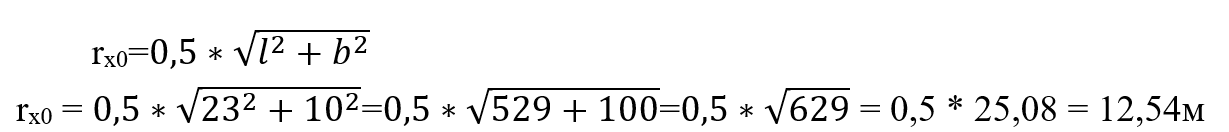

Радиус зоны защиты молниеотвода при установке его на крыше здания:
Принимая для этого случая hx=0, рассчитаем высоту одиночного стержневого молниеотвода:
h0 = rx0/1,5= 12,54/1,5 = 8,36м
Определим число поражений молнией в год строений, не оборудованных молн...
