Условие задачи
Разработать мероприятия по безопасному выполнению работ в одном из основных цехов предприятия химической промышленности. На основе анализа технологического процесса и условий труда в данном цехе (с выявлением производственных опасностей и вредностей):
1. Разработать наиболее рациональную компоновку оборудования, блокировку вспомогательных и подсобных помещений.
2. Рассчитайте требуемый воздухообмен в цехе по избыточным выделениям вредных веществ при их утечке через неплотности аппаратуры.
3. Определите возможные причины взрывов и пожаров в данном цехе.
4. Обоснуйте категорию помещения, здания по его взрывопожарной и пожарной опасности.
Исходные данные для решения задачи
Размер цеха, 36´*18*4 м
Производство: Получение кремнийорганических лаков
Ответ
1. Разработать наиболее рациональную компоновку оборудования, блокировку вспомогательных и подсобных помещений.

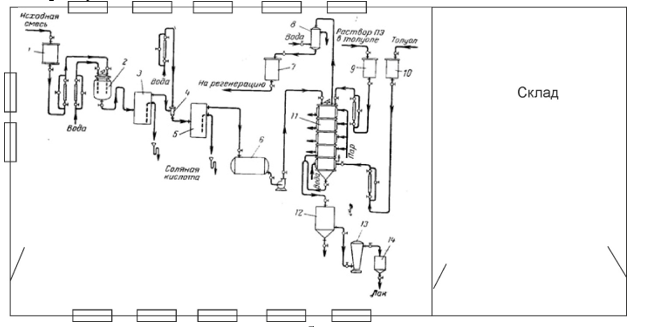

Рисунок 1 Расположение оборудования в цехе получения кремнийорганических лаков
Масштаб 1:200
Обозначения на схеме: 1,9,10 мерники, 2 гидролизер, 3,5 разделительные сосуды, 4 эжектор, 6,7 сборники, 8 холодильник, 11 конденсационный аппарат, 12 отстойник, 13 центрифуга, 14 пр...
