Условие задачи
Анализ опасности прикосновения к проводу трехфазной сети» Руководствуясь ГОСТ 12.1.038-82 определить силу тока, протекающего через тело человека, при прикосновении его к одному оголенному проводу трехфазной сети:
а) с заземленной нейтралью;
б) с изолированной нейтралью.
Напряжение питающего трансформатора U=380/220В. Дополнительные данные для расчета приведены в таблице 4.

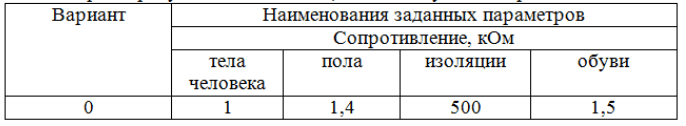

Таблица 4
Ответ
Рассмотрим случай с заземленной (380/220 В) нейтралью:
Рис. 4. Прикосновение человека к фазному проводу трехфазной четырехпроводной сети с заземленной нейтралью при нормальном режиме
1) Рассмотрим первый вариант, человек прикасается, к нулевому проводу, значит, ток через человека не проходит:
Iч=0
2) Во втором варианте человек прикасается к фазному проводу (однофазное прикосновение):
