Условие задачи
Сотрудница предприятия, выйдя из помещения, после бури и грозы на территорию, не заметила лежащий в траве оборванный фазный провод воздушной линии электропередачи. Она наступила на него ногой.
Оцените опасность электропоражения, если ноги находятся на одной прямой с оборванным проводом. Обувь промокла от дождевой воды, поэтому ее сопротивление можно не учитывать. Сопротивлением растекания с ног пренебречь. Длина участка провода, лежащего на земле, намного больше его диаметра d
Какими способами можно воспользоваться, чтобы освободить пострадавшую от действия электрического шока?

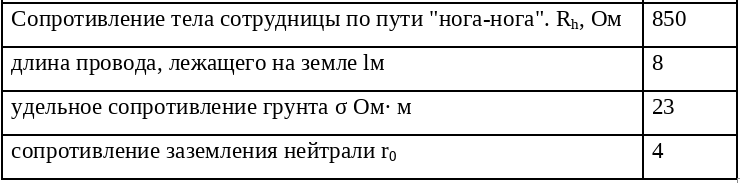

Таблица
Линия электропередачи - трехфазная четырехпроводная с заземленной нейтралью, фазное напряжение - 220В. Диаметр провода - 14 мм. Расстояние от конца провода, которого коснулась нога до второй ноги - 0,7 м.
Ответ
Для определения потенциала провода необходимо найти сопротивление растекания тока с участка этого провода, лежащего на земле
В сети с заземленной нейтралью основная часть тока замыкания на землю в данной ситуации происходит через сопротивление Rр и сопротивление заземлителя нейтралью
