Условие задачи
Трехфазная четырехпроводная линия напряжением 380/220 В питает два электрических двигателя. Двигатели защищены от токов короткого замыкания (КЗ) плавкими предохранителями с номинальными токами Iн
Электрические провода медные, нулевой защитный проводник (НЗП) стальная полоса сечением 40×4 мм2. Источник трансформаторная подстанция 6/0,4 кВ с номинальной мощностью трансформатора SН и схемой соединения обмоток Δ/Yн. Коэффициент кратности тока k = 3.
Необходимо проверить, обеспечена ли отключающая способность зануления в линии.
Исходные данные
Ответ

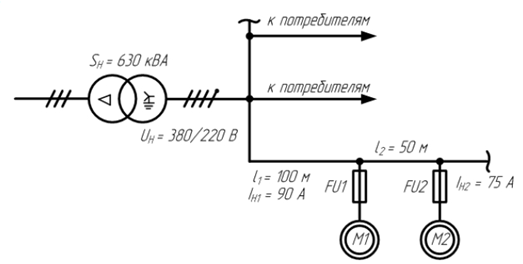

Электрическая схема подключения двигателей приведена на рисунке 2.
Рисунок 2
Проверки соблюдения условия срабатывания защиты, проводится по соотношению:
где I к наименьшее допустимое значение тока КЗ по...
