В данной задаче необходимо рассчитать по исходным данным систему искусственного освещения для создания в помещении ВЦ с размерами А, В, Н нормируемой освещенности.

В данной задаче необходимо рассчитать по исходным данным систему искусственного освещения для создания в помещении ВЦ с размерами А, В, Н нормируемой освещенности.

Требуется:

1. Определить необходимое число светильников при общем равномерном освещении.

2. Привести схему расположения светильников.

3. Сформулировать выводы. Исходные данные для решения задачи представлены в таблицах 4,5,6,7.

Исходные данные для решения задачи

1. Тип светильника: ПВЛ с двумя люминесцентными лампами типа ЛБ – 40.

Номинальный световой поток лампы ЛБ – 40  Ф_л = 3120 лм

Длина светильника l_св = 1,27м.

2. Расположение светильников: вдоль длинной стороны помещения.

3. Расстояние между стенами и крайними рядами светильников l = (0,3 – 0,5)L.

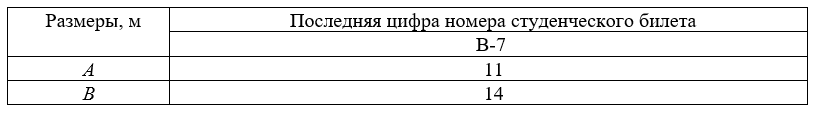

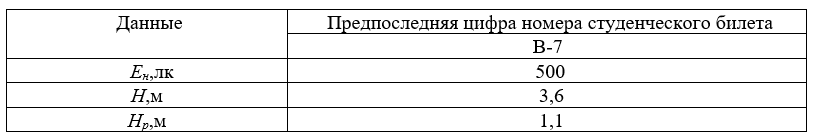

4. А, В, Н, Н_р, Е_н выбрать из таблиц 4 и 5

5. Число рядов светильников n = B/L

6. r_п  и r_с  взять из таблицы 6

7. h определить из таблицы 7

8. Взять k_з=1,5, Z=1,15,
