В двухслойной земле с удельным сопротивлением верхнего и нижнего слоев ρ1 = 200 Ом м и ρ2= 40 Ом м соответственно и мощностью (толщиной) верхнего слоя h1 = 3 м размещены электроды – два вертикальных стержневых и один

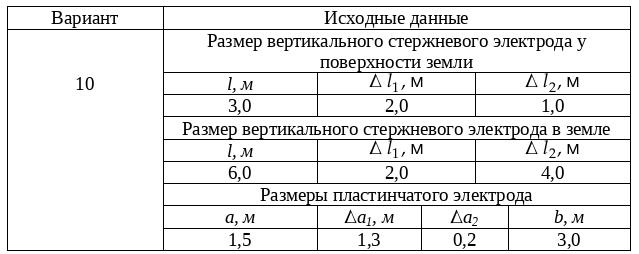

В двухслойной земле с удельным сопротивлением верхнего и нижнего слоев ρ1 = 200 Ом м и ρ2= 40 Ом м соответственно и мощностью (толщиной) верхнего слоя h1 = 3 м размещены электроды – два вертикальных стержневых и один пластинчатый, показанные на рис. 1.1. Размеры вертикального стержневого электрода у поверхности земли (рис. 1.1, а), вертикального стержневого электрода в земле (рис. 1.1, б), пластинчатого электрода (рис. 1.1, в) даны в таблице 1.1. Определите эквивалентные удельные сопротивления земли для этих электродов.

а) вертикальный стержневой у поверхности земли,

б) вертикальный стержневой в земле,

в) пластинчатый в земле

Рисунок 1.1. Одиночные заземлители, размещенные в двухслойной земле
