В СВЧ передатчике имеется выходной контур, содержащий катушку с переменной индуктивностью. Радиус катушки равен 20,5 умноженное на 10 в минус 1 степени, число витков 6. Определить минимальную толщину экрана и длину трубки.
- Безопасность жизнедеятельности
Условие:

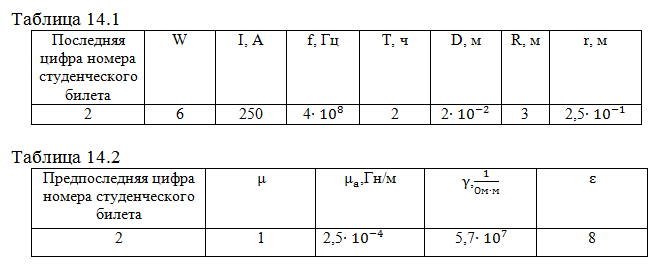

В СВЧ передатчике имеется выходной контур, содержащий катушку с переменной индуктивностью. Радиус катушки равен r, число витков W , сила тока в катушке и его частота равны I и f соответственно. В течение рабочего дня суммарное время регулировок с помощью ручки управления не превышает Т часов. Определить минимальную толщину экрана и длину трубки, при помощи которой выводят ручку управления из экранирующей камеры (диаметр ручки управления D), обеспечивающих допустимую мощность облучения. При этом R - расстояние от катушки до рабочего места Схема для расчета приведена на рис. 14.1, требуемые данные по вариантам в табл. 14.1, 14.2
Решение:
Напряженность магнитной составляющей поля катушки H на расстоянии R от нее (без экрана) (см.рис.14.1):
где m - коэффициент, определяемый соотношением R/r (при R/r 10 значение m = 1).
R/r=2/1,5 ∙ 10-1=13,3 значит m = 1
