Условие задачи
Во всасывающий коллектор газового компрессора, работающий под разрежением, подсасывается воздух через образовавшуюся трещину в сварном соединении. Компрессор сжимает чистый горючий газ.
Определить концентрацию воздуха в коллекторе после его повреждения и дать заключение о пожаровзрывоопасности образующейся газовоздушной смеси, если температура газа в коллекторе tв = 40 °С, а окружающего воздуха tв = 20 °С. Вид горючего газа в коллекторе, площадь отверстия fотв, расход газа q и разрежение в коллекторе Рв приведены в таблице 1.3.3. Коэффициент расхода следует принять равным 0,27.

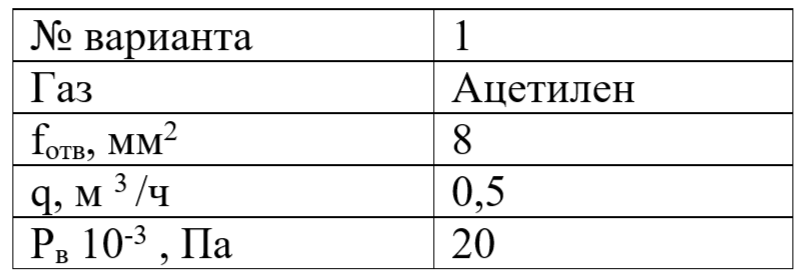

Таблица 1.3.3
Ответ
По таблице 2 приложения 1 находим показатель адиабаты ацетилена при 20 С; К = 1,26.
Определяем критическое давление по формуле:
Ркр критическое давление, определяемое по формуле:
где К показатель адиабаты (таблица 2 приложение 1);
К удельная газовая постоянна...
