Выполнить расчет защитного заземления. 1. Определить допустимое сопротивление заземляющего устройства – Rз. 2. Определить величину удельного сопротивления грунта ρГР по таблице 11.
- Безопасность жизнедеятельности
Условие:
Выполнить расчет защитного заземления.

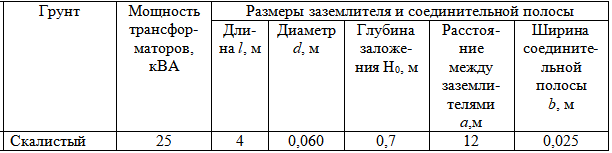

Таблица 10. Исходные данные для расчета:
Порядок расчёта
1. Определить допустимое сопротивление заземляющего устройства – Rз.

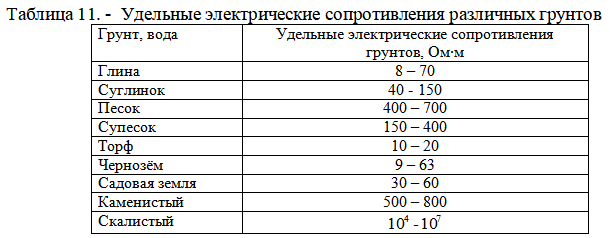

2. Определить величину удельного сопротивления грунта ρГР по таблице 11.
3. Определить сопротивления одиночного заземлителя (вертикального заглублённого в грунте),
4. Определить количество заземлителей и выбрать способ расположения – в ряд или по контуру,

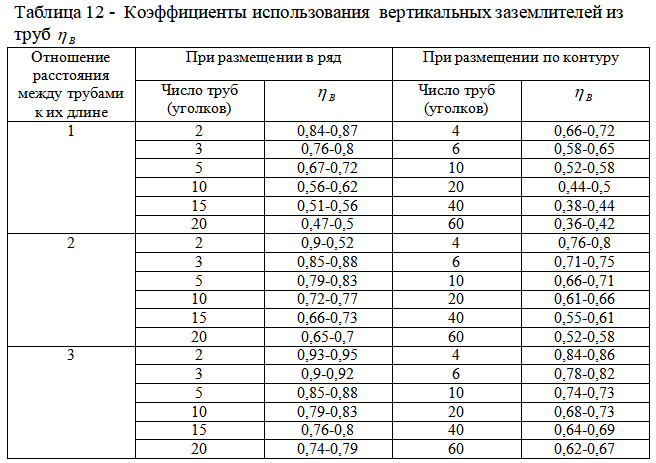

5. Определить коэффициент использования ηВ заземлителей из труб по таблице 12,

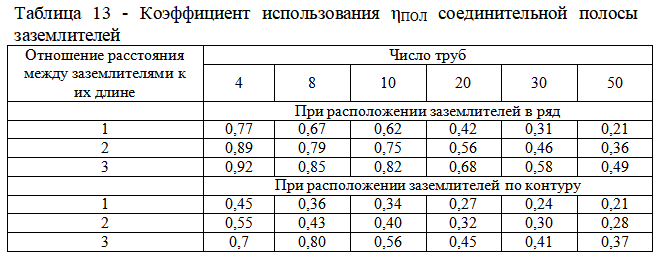

6. Определить коэффициент использования ηПОЛ соединительной полосы по таблице 13,
7. Определить полного сопротивления заземляющего устройства,
8. Сделать вывод.
Решение:
Определяем допустимого сопротивления заземляющего устройства Rз= 4 Ом
Определяем величину удельного сопротивления грунта ГР =104 Ом∙м.
Определяем сопротивления одиночного заземлителя (вертикального заглублённого в грунте) по формуле:
где l =5,5м длина заземлителя,
d =0,028м диаметр заземлителя,
=0,55м глубина заложения.
