Условие задачи

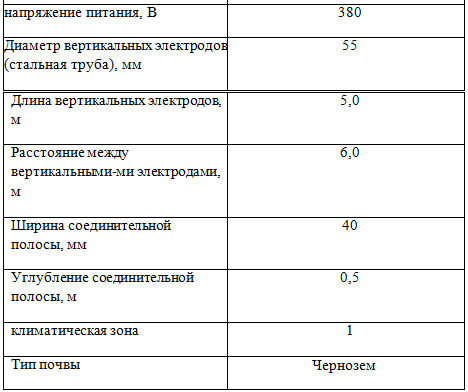

Выполнить расчет защитного заземляющего устройства, привести принципиальную электрическую схему для сети. Тип сети - трехфазная, с изолированной нейтралью. Нормативная величина сопротивления растеканию электрического тока защитного заземляющего устройства - 4 Ом. Конкретные данные вариантов приведены в таблице.
Указания:
1. Разработать электрическую принципиальную схему защитного заземления.
2. Привести схему защитного заземляющего устройства.
3. Рассчитать защитный заземляющий устройство по известной методике.
Ответ
1.Определяем сопротивление растеканию тока одного вертикального электрода, Ом:
где - удельное сопротивление однородного грунта, = 20 Омм, учитывая коэффициент климатической зоны 1, тогда 1,4, тогда 28 Омм;
