Условие задачи
Провести расчет защитного заземления методом наведенных потенциалов по допустимому сопротивлению для подстанции 220/35 кВ, ток замыкания на землю 4000 А.

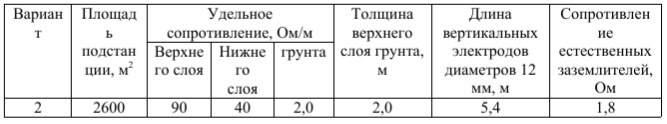

Таблица
Исходные данные:
В качестве естественного заземлителя будет использоваться система трос-опоры двух подходящих к подстанции ЛЭП на металлических опорах с длиной пролета l = 250 м. Каждая линия имеет один стальной грозозащитный трос сечением s = 50 мм2. Заземлитель предполагается выполнить из горизонтальных полосовых электродов сечением 4 х 40 мм и вертикальных стержневых электродов длиной lв = 2,5 м, диаметром d = 12 мм, глубина заложения электродов в земле t = 0,8 м.
Сопротивление заземления опор воздушных линий для выбранного типа грунта не должно превышать 10 Ом. Принимаем rоп = 10 Ом.
Ответ
Сопротивление заземлителя растеканию тока Rз согласно требованиям ПУЭ не должно быть больше 0,5 Ом:
Rз 0,5 Ом;
Исходя из этого требуемое сопротивление искусственного заземлителя для двух линий Rе определяем по формулам:
,
где
rоп расчетное, то есть наибольшее (с учетом сезонных колебаний), сопротивление заземления одной опоры, Ом;
rт активное сопротивление троса на длине одного пролета, Ом;
nт ч...
