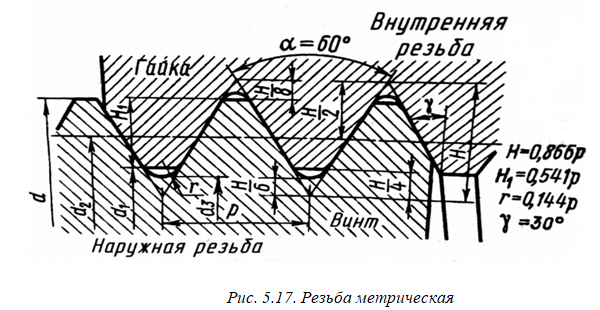

Болт с резьбой М20Х2.5 затягивают гаечным ключом, длина которого 14 диаметров. Определить силу затяжки болта, если известен коэффициент трения в резьбе и на торце гайки.

Выбрать тип стандартного шпоночного соединения конического зубчатого колеса с валом. Подобрать размеры шпонки. Привести условное обозначение. Известно: диаметр вала d; передаваемый вращающий момент T;

Посадка 30 H7/f7. На листе ФА4 построить схему расположения полей допусков деталей, входящих в соединение. Определить к какой системе относится заданная посадка: система отверстия, система вала. Определить тип посадки: с зазором, с натягом или

Известны длины кривошипа lАО= 0.20м, шатуна lAB=0.85 и параметра lAC=0.15 м, ф1=100. Требуется по заданным геометрическим параметрам выполнить метрический синтез кинетической схемы кривошипно-ползунного механизма
