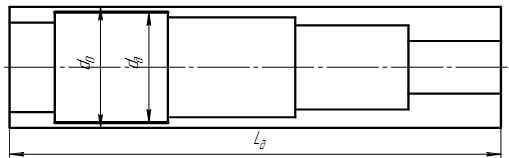

Для изготовления ступенчатого вала в качестве заготовки использован стальной круглый горячекатаный прокат обычной точности диаметром d0. Наибольшая по диаметру ступень этого вала диаметром dД изготовляемая...
- Детали машин
Условие:
Для изготовления ступенчатого вала в качестве заготовки использован стальной круглый горячекатаный прокат обычной точности диаметром d0. Наибольшая по диаметру ступень этого вала диаметром dД изготовляемая с точностью по 11-му квалитету и шероховатостью поверхности Ra10, обрабатывается дважды предварительным и окончательным точением. Варианты задачи приведены в таблице.
Требуется: установить с помощью таблиц общий и промежуточный припуски; рассчитать промежуточный размер и выполнить операционные эскизы.
Исходные данные:
| dд,мм | 95d11 |
| d0.мм | 100 |
| Lд.мм | 400 |
Решение:
1. Общий припуск на механическую обработку допуск на диаметр:
2Побщd=100-95=5 мм.
2. Промежуточный припуск на диаметр при чистовом точении
2П2табл=1,1 мм.
Для мелкосерийного производства припуск увеличиваем, для этого водим коэффициент К=1,3Тогда 2П2рас...
