Условие задачи
Для соответствующего графика нагрузки:
1. Определить, к какому из 8 режимов работы двигателя в соответствии с ГОСТ 183-74 можно отнести данный график.
2. Определить требуемую номинальную мощность двигателя по условиям нагрева с проверкой по перегрузочной способности.
3. Выбрать наиболее подходящий двигатель, используя справочную литературу. Привести его технические данные, расшифровать марку.
Исходные данные:

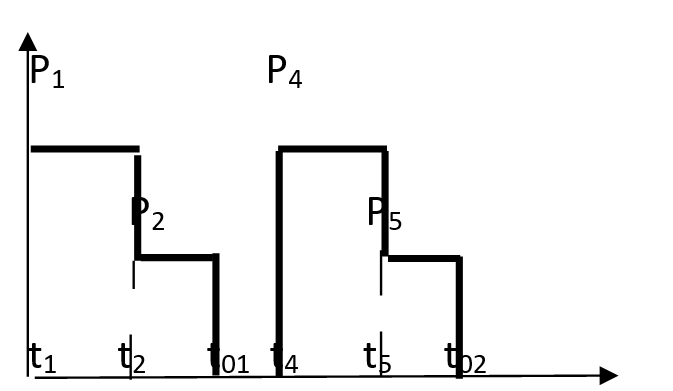

График нагрузки
n=800 об⁄мин; P1=25 кВт; P4=15 кВт; P2=P5=8 кВт; t1=t4=5 с; t2=t5=20 с; t01=t02=15 с.
Ответ
1. Заданный график нагрузки в соответствии с ГОСТ 183-74 можно отнести к повторно-кратковременному с частыми пусками, условное обозначение режима S4.
2. Определим требуемую номинальную мощность двигателя по условиям нагрева с проверкой по перегрузочной способности.
Используя метод эквивалентных величин применительно к режиму работы двигателя, определяемого заданным графиком, рассчитаем требуемую номинальную мощность двигателя.
Эквивалентная мощность представляет собой среднеквадратичную мощность нагрузочной диаграммы:
