Для станочной операции по обработке указанной поверхности детали требуется выбрать технологическую базу и составить схему базирования.

Для станочной операции по обработке указанной поверхности детали требуется выбрать технологическую базу и составить схему базирования.

Рис -1 Рабочий чертеж

В технологическом процессе изготовления детали предусмотрена операция по расточке поверхности.

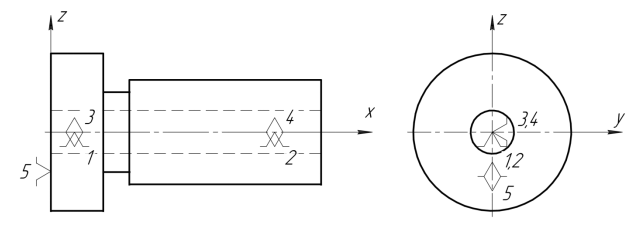

Схема базирования, представляющая собой расположение опорных точек на базах заготовки, представлена на рис.2.

Рис 2 – Схема базирования
