Условие задачи
Для закрытой зубчатой цилиндрической передачи требуется:
1. Произвести выбор материала и определить допускаемые напряжения;
2. Выполнить проектный и проверочный расчет.

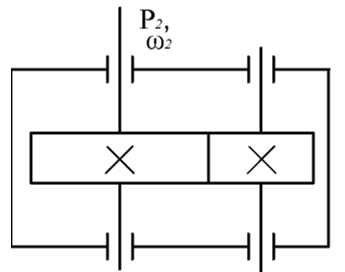

Данные для расчета и схема привода представлены ниже.
Мощность на входном валу Р2=2,4 кВт
Угловая скорость выходного вала w2=8,2p=8,2*3,14=25,75 с-1
Передаточное число u=5
Срок службы L=2,5 лет
Тип передачи – косозубая
Ответ
Для изготовления проектируемых зубчатых колес применим материал сталь 40Х. Механические свойствами данной стали : В=900 МПа, Т=750 МПа -1=410 МПа
Термообработка улучшение, твердость 235...265 НВ.
Примем шестерня 265HB, колесо 235HB.
Определим допустимые контактные напряжения []Н.
где Нlimb -предел контактной выносливости при базовом числе циклов: Нlimb=2*HB+70
- шестерня Нlimb1=2*HB...
