Условие задачи

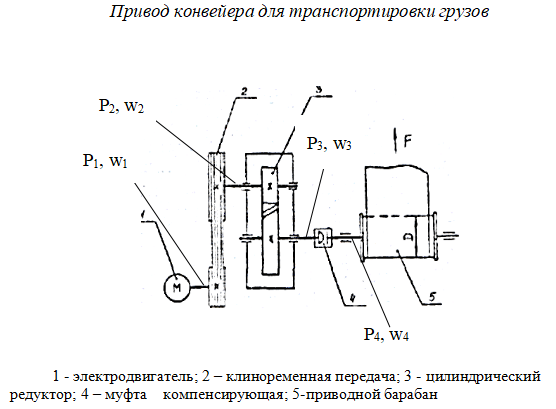

Контрольная работа по проектированию зубчатого колеса редуктора привода
Исходные данные: эксплуатационные параметры привода
F=1,6кН; v=1,0м/с; срок службы- 7 лет, режим работы -тяжелый.
План работы
.
1. Выбор стандартного электродвигателя для данной схемы привода и его эксплуатационных параметров,
2. Подбор стандартного редуктора.
3. Кинематический и силовой расчет привода.
4. Выбор материала для зубчатого колеса.
5. Оценка допускаемых контактных напряжений.
6. Проектный расчёт редуктора.
7. Проверочный расчет редуктора.
8. Определение геометрических параметров зубчатого колеса.
9. Составление эскиза чертежа зубчатого колеса.
Ответ
I. Выбор электродвигателя и кинематический расчет
Коэффициент полезного действия пары цилиндрических зубчатых колес 1 = 0,98; коэффициент, учитывающий потери пары подшипников качения, 2 = 0,99; КПД клиноременной передачи 3 = 0,95; в муфте 4=0,98
Общий КПД привода
Мощность на валу барабана
