На горизонтально-протяжном станке 7523 протягивают цилиндрическое отверстие диаметром D = 60H7 мм и длиной l=86 мм. Параметр шероховатости обработанной поверхности Ra 2 мкм. Обрабатывается одна заготовка. Протяжка изготовлена из быстрорежущей стали Р18. Конструктивные элементы протяжки следующие: подъем на зуб на сторону (подача) Sz = 0,07 мм/зуб; общая длина L=840 мм; длина до первого зуба l1 = 340 мм; шаг режущих зубьев (черновых) tp = 21 мм. Число зубьев в секции zc = 3. Передний угол γ=12°; задний угол для черновых зубьев α=3°, на чистовых зубьях α=2°, на калибрующих зубьях α=1°. Схема резания – переменного резания. Материал заготовки – легированная сталь 20ХН3А, 232 HB.

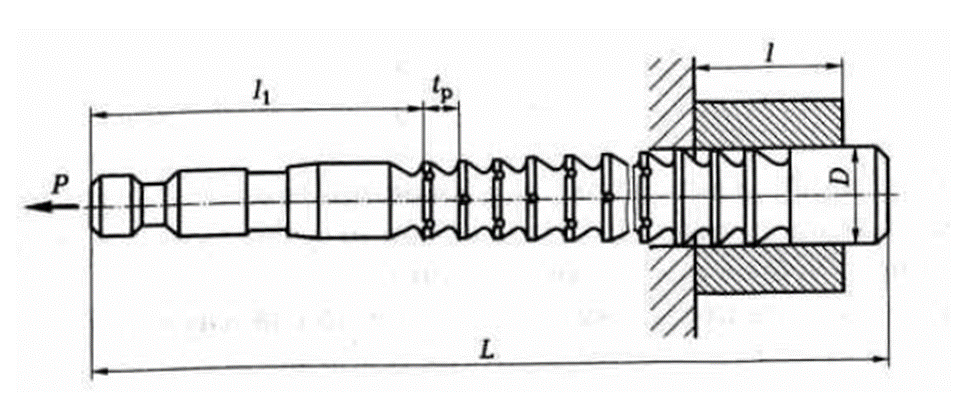

Эскиз обработки приведен на рисунке 1. Требуется назначить режим резания и определить машинное время.

                                                                                      Рисунок 1 – Эскиз обработки





Решение:

Подача является элементом конструкции протяжки и рассчитывается конструктором.

1. Устанавливаем группу обрабатываемости протягиваемого материала. Сталь 20ХН3А твердостью 232 HB относится к 2-й группе обрабатываемости.

2. Выбираем вид используемой смазочно-охлаждающей жидкости. Для протягивания стали 2-й группы обрабатываемости применяется растительное масло.

3. Определяем силу резания (в случаях, когда эта сила на чертеже протяжки не указана), Н:
