Условие задачи

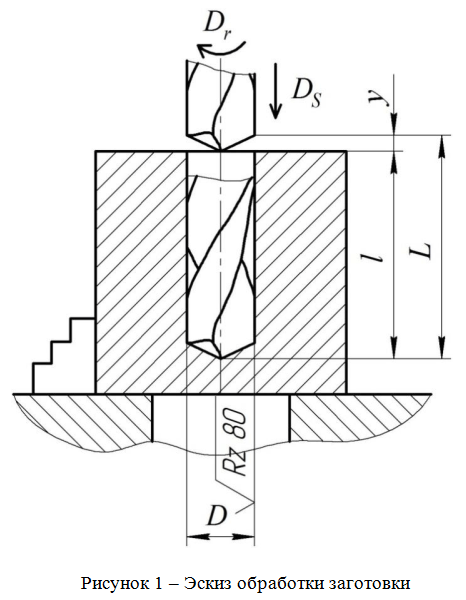

На вертикально-сверлильном станке 2Н135 сверлят сквозное отверстие диаметром Ø30H12 мм на глубину l=50 мм. Обработка выполняется без охлаждения. Материал детали – медные сплавы, средней твердости 120 HB. Эскиз обработки приведен на рис.1. Требуется выбрать режущий инструмент, назначить режим резания и определить машинное время.
Ответ
Выбор режущего инструмента.
Для обработки медных сплавов средней твердости 120 HB [1, табл. 1.38] выбираем спиральное сверло из быстрорежущей стали Р18 диаметром D=30 мм с коническим хвостовиком. Можно использовать сталь Р6М5. Форма заточки сверла одинарная с подточкой поперечной кромки [1, табл. 14.3].
Параметр заточки сверла =(113) [1, табл. 14.4]. Углы спиральных сверл [1, табл. 14.8] следующие: угол в плане 2=118; угол наклона винтовой стружечной канавки, принимаемый в зависимости от диаметра сверла и обрабатываемого материала, =1050..
При диаметре сверла D=30 мм угол наклона винтовой струже...
