Условие:

На внутришлифовальном станке 3К228 шлифуется сквозное отверстие диаметром 80H7 мм и длиной 60 мм. Параметр шероховатости обрабатываемой поверхности Ra1,25 мкм, припуск на сторону 0,15 мм. Обрабатываемый материал – Сталь 45, закаленная 45 HRC. Станок оснащен прибором активного контроля обрабатываемых заготовок. Эскиз обработки приведен на рисунке 2. Требуется выбрать шлифовальный круг, назначить режим резания с использованием нормативных таблиц и определить машинное время.

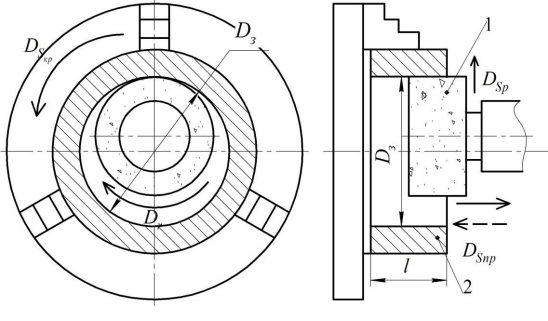

Рисунок 2 – Эскиз обработки: 1 – шлифовальный круг; 2 – заготовка

Решение:

Выбор шлифовального круга.

Устанавливаем тип круга. На внутришлифовальных станках обычно применяют плоские круги типа ПП (с прямым профилем) диаметром 5150 мм и высотой 1320 мм или типа ПВ (прямые с выточкой) диаметром 10150 мм. Выбираем круг плоский типа ПВ с удобным и надежным креплением на шлифовальном шпинделе.

Устанавливаем характеристику круга [1, табл.ПР11.7]. При обработке стали рекомендуется использовать абразивный материал из электрокорунда.

Для получения шероховатости Ra1,25 мкм поверхности из конструкционной углеродистой закаленной стали марки 45 с твердостью 45 HRC рекомендуется прим...
