Определить диаметр болтов фланцевого соединения верхней части автоклава с его корпусом (рис.1). Давление жидкости внутри автоклава по манометру P, внутренний диаметр верхней части автоклава D и количество болтов z заданы.

28 мая 2024
Детали машин

Условие:

Определить диаметр болтов фланцевого соединения верхней части автоклава с его корпусом (рис.1). Давление жидкости внутри автоклава по манометру P, внутренний диаметр верхней части автоклава D и количество болтов z заданы. Недостающие данные принять самостоятельно.

Дано: р = 1,8 МПа; D = 200мм; z = 8шт.

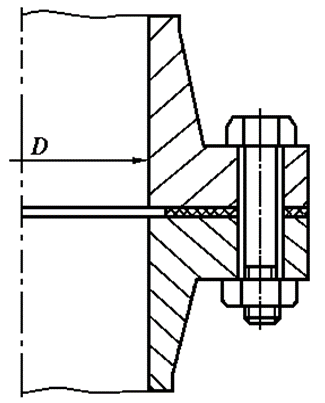

Рис. 1- Болтовое фланцевое соединение.

Решение:

В подобного типа болтовых соединениях, болты ставятся с предварительной затяжкой, обеспечивающей герметичность соединения. Внешняя сила, действующая на болтовое соединение F_В, представляет собой силу внутреннего давления жидкости внутри автоклава.
