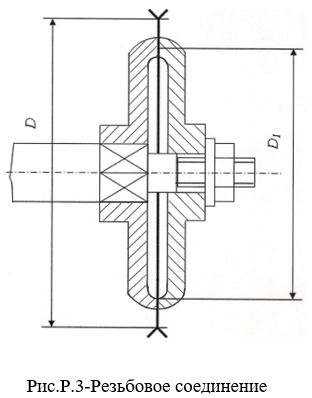

Определить диаметр нарезной части дисковой пилы, которая удерживается между двумя шайбами посредством сил трения, возникающих при затяжке гайки на конце вала (рис.Р.3). Пила преодо-левает сопротивление резанию силу F.

«Определить диаметр нарезной части дисковой пилы, которая удерживается между двумя шайбами посредством сил трения, возникающих при затяжке гайки на конце вала (рис.Р.3). Пила преодо-левает сопротивление резанию силу F.»
  • Детали машин

Условие:

          Определить диаметр нарезной части дисковой пилы, которая удерживается между двумя шайбами посредством сил трения, возникающих при затяжке гайки на конце вала (рис.Р.3). Пила преодо­левает сопротивление резанию силу F. Данные для расчета приведены в табл.Р.3.

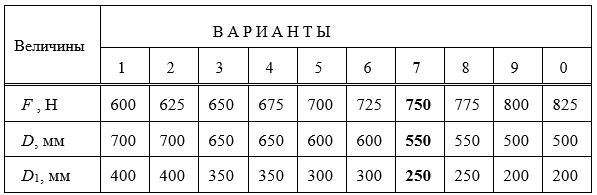

Таблица Р.3



Решение:

Сопротивление силы резания уравновешивается силами трения, возникающими между шайбами:

F ∙ (D /2) Fтр∙(D1 /2)= 0.

Отсюда:

Fтр = FD /D1 =750∙550/250=1500 Н.

С другой стороны сила трения определяется из соотношения:

К∙ Fтр= f∙N,

где К = 1,5 коэффициент запаса по сцеплению;

f=0,2- коэффициент трения для стальных стыков;

N- сила сжатия шайб.

Отсюда:

N= К∙Fтр/ f =1,5∙1500/ 0,2=11250 Н.

Так как сила сжатия шайб обеспечивается за счет затяжки гайки, то:

Fзат N =11250 Н.

Условие прочности для ...
