Условие:

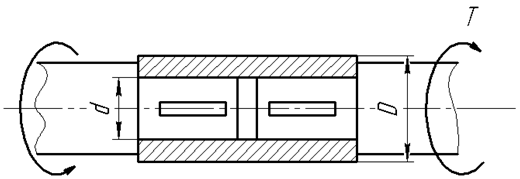

Определить наименьший наружный диаметр глухой муфты при следующих исходных данных: внутренний диаметр d =100 мм, допускаемое напряжение на кручение материала муфты и шпонки [τ] =50 МПа, внешний крутящий момент Т, запас прочности по крутящему моменту Кз = 1,2.
Определить требуемую длину шпонки, если её ширина b = 28 мм, высота h = 16 мм, допускаемое напряжение смятия [σ] =200 Мпа. Ослаблением сечения муфты из-за шпоночного паза пренебречь. Величина крутящего момента T = 3450 Нм.
Решение:
Напряжение кручения в сечении муфты от действия крутящего момента
полярный момент сопротивления сечения без учёта шпоночного паза.
