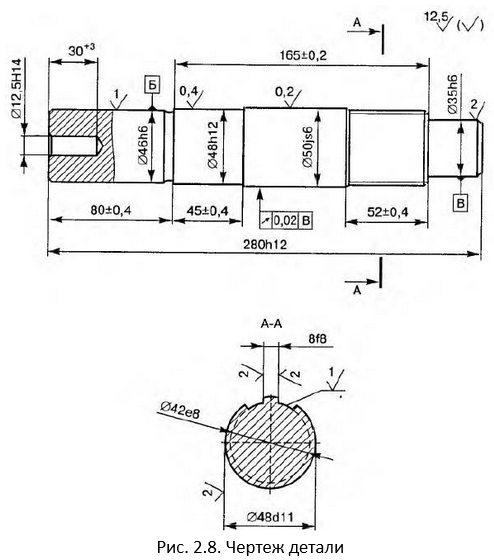

Определить технологичность детали (рис. 2.8) по техническим показателям - коэффициентам точности Кт и шероховатости Кш. Материал детали - сталь 45, масса детали 4,5 кг, твердость после термообработки 42...46,5.
«Определить технологичность детали (рис. 2.8) по техническим показателям - коэффициентам точности Кт и шероховатости Кш. Материал детали - сталь 45, масса детали 4,5 кг, твердость после термообработки 42...46,5.»
- Детали машин
Условие:
Определить технологичность детали (рис. 2.8) по техническим показателям - коэффициентам точности Кт и шероховатости Кш. Материал детали - сталь 45, масса детали 4,5 кг, твердость после термообработки 42...46,5.
Решение:
Из чертежа (см. рис. 2.8) видно, что суммарное количество указанных на чертеже размеров составляет 13, из которых три размера выполняются по 6-му квалитету точности, семь размеров - по 14-му и по одному размеру - соответственно по 12, 11 и 8-му квалитетам. В то же время четыре поверхности имеют среднеарифметическое отклонение профиля Ка = 2,0 мкм, восемь поверхностей с шероховатостью Ка - 15 мкм и по одной поверхности с Ка = 0,25; 1,0 и 6,3 мкм.
(2.1)
