Условие задачи
Определите глубину резания t, скорость резания V и минутную подачу Sмин при растачивании за один проход отверстия от диаметра d до диаметра D с частотой вращения шпинделя n об/мин, подача резца за один оборот шпинделя Sо (см. рисунок). Исходные данные приведены в таблице.
| d, мм | D, мм | n,об/мин | S,мм/об |
| 38 | 42 | 315 | 0,57 |
Ответ
1. Необходимо определить
скорость резания V, м/мин,
минутная подача Sмин, мм/мин,
глубину резания t, мм
машинное время м, мин

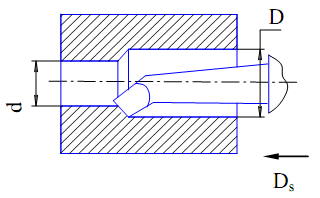

На рис.1 схема резания при растачивании заготовки с указанием на ней:
направления главного движения Dr
- направления движения продольной подачи Ds;
глубины резания t;
диаметра расточенного отверстия D;
диаметра растачиваемого отверстия d.
Определим скорость резания
