Условие задачи
Подобрать посадку с натягом для соединения зубчатого венца с диском червячного колеса (рис. 4.29). Соединение нагружено вращающим моментом Т = 250 (Нм) и осевой силой . Материал венца – бронза марки БрО10Ф1 (отливка в песок) Материал диска колеса – сталь марки 40Л. Диаметр впадин зубьев венца (наружный диаметр охватывающей детали) Диаметр и длина посадочной поверхности соответствует d = 240 мм, l = 40 мм. Диаметр отверстия в диске При работе передачи зубчатый венец нагревается до температуры , а диск колеса – до температуры Сборка соединения осуществляется нагревом зубчатого венца

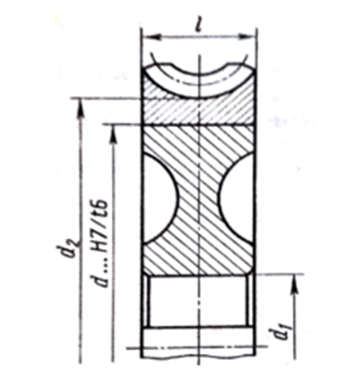

Рис. 4.29. Червячное колесо с напрессованным зубчатым венцом
Ответ

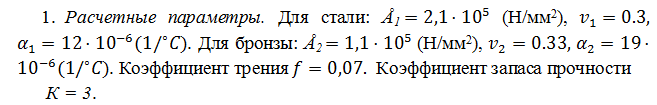

Проектировочный расчет.
2. Среднее контактное давление в соединении по формуле
3. Расчетный натяг соединения по формуле
