Условие задачи

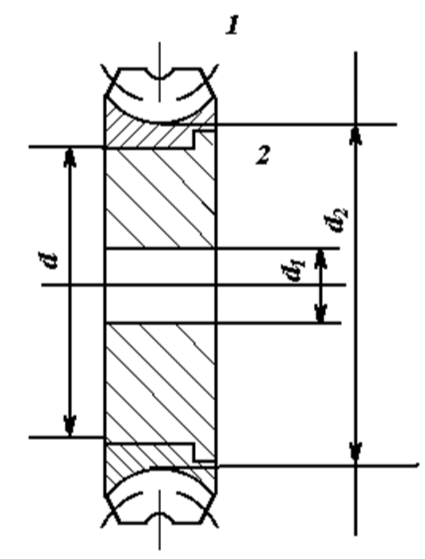

Подобрать посадку венца червячного колеса с центром.
Исходные данные:
- диаметр посадочной поверхности: d = 210 мм;
- длина посадочной поверхности: l = 42 мм;
- диаметр отверстия для вала в центре колеса: d1 = 65 мм;
- диаметр впадины зубчатого венца: d2 = 240 мм.
Момент, передаваемый червячным колесом: T = 0,45 кНм.
Осевая сила в зацеплении: Fa = 2 кН.
Материал центра колеса – Чугун СЧ15, венец - бронза БрАЖ 9-4.
Ответ
1. Контактное давление в соединении:
f коэффициент трения, для чугун бронза f = 0,05 [1, стр.23]
2. Определим по табл. 1.2 [1] модуль упругости и коэффициент Пуассона для центра колеса: , для венца ко...
