Подобрать призматическую шпонку по ГОСТ 23360-78 (рис. 4.10) для вала диаметром d, передающего крутящий момент . Материал ступицы – сталь, соединение неподвижное, посадка шпонки – переходная.
«Подобрать призматическую шпонку по ГОСТ 23360-78 (рис. 4.10) для вала диаметром d, передающего крутящий момент . Материал ступицы – сталь, соединение неподвижное, посадка шпонки – переходная.»
- Детали машин
Условие:
Подобрать призматическую шпонку по ГОСТ 23360-78 (рис. 4.10) для вала диаметром d, передающего крутящий момент
. Материал ступицы – сталь, соединение неподвижное, посадка шпонки – переходная. Характер нагрузки – спокойная, с небольшими рывками.

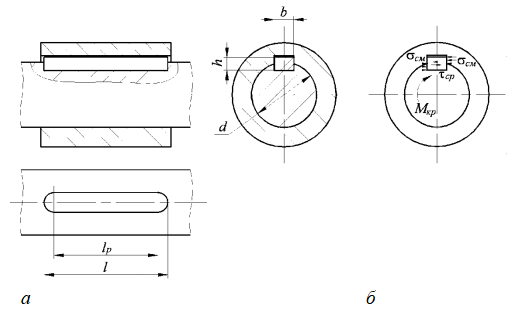

Рис. 4.10 Размеры призматической шпонки (а) и напряжения при работе (б)
Таблица 4.5 Исходные данные
Решение:
1. Выбор допускаемых напряжений.
По рекомендациям допускаемые напряжения на смятие для шпонок при переходных посадках
= 80150 МПа, на срез = 6090 МПа. Принимая во внимание стальную ступицу, спокойный характер нагрузки, выбираем = 120 МПа, = 80 МПа.
