Условие задачи

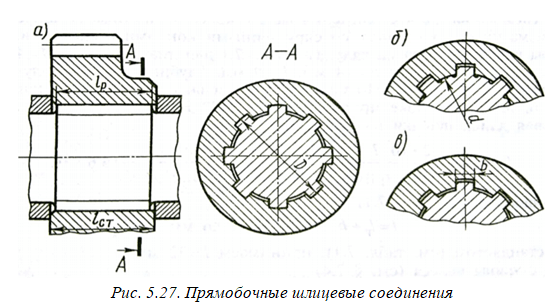

Подобрать шлицевое неподвижное соединение зубчатого колеса с валом (рис.5.27). Соединение предает вращающий момент
. Условия эксплуатации средние, режим работы – тяжелый. Диаметр вала d = 45 мм, материал колеса и вала – сталь марки 45 с термообработкой – улучшение, твердость Н = 290НВ.
Ответ
Проектировочный расчет.
1. Выбор соединения. Принимаем наиболее распространенное прямобочное соединение с центрированием по наружному диаметру.
2. Размер соединения. Находим параметр зубьев легкой серии. Для диаметра вала d = 45 мм.
3. Средний диаметр dср и рабочая высота зуба h по формуле
