Условие:
При конструировании исходной заготовки или ее элементов предложены два варианта конструктивного исполнения. Требуется дать качественную оценку каждого из вариантов исходной заготовки и установить более технологичный.
Решение:

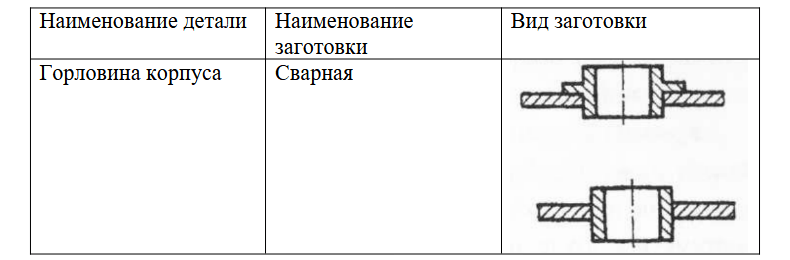

На обоих рисунках изображены пластина и трубчатая горловина, которые свариваются между собой. Горловина базируется на пластинке по наружной цилиндрической поверхности.
На верхнем рисунке в горловине имеется буртик в виде увеличенного диаметра, а н...
