Условие задачи
Расчет запорных устройств фонтанной арматуры
Запорные устройства фонтанной арматуры изготавливаются трех типов:
- пробковые краны со смазкой по ТУ 26-14-24-77;
- задвижки прямоточные со смазкой типа ЗМ и ЗМС с однопластинчатым шибером по ТУ 26-16-45-77;
- задвижки прямоточные со смазкой ЗМАД с двухпластинчатым шибером по ТУ 26-02-728-76 «Оборудование устья нефтяных и газовых скважин на рабочее давление 70 МПа».
1. Выбрать тип запорного устройства фонтанной арматуры, представить его графическое изображение и объяснить принцип действия (указать основные технические характеристики).
2. Определить момент необходимый для открывания и закрывания задвижки или крана. Определение момента на маховике. Проверка уплотнительного кольца на давление.
3. Описать, где в фонтанной арматуре используют вентили.
4. В каких случаях в прямоточных задвижках применяется разгрузочный шток, представьте схематическое изображение задвижки со штоком и опишите принцип действия выбранной задвижки.
5. Исходные данные к заданию приведены в табл. № 3.
Таблица 3 – Исходные данные
Ответ
1. При выборе запорных устройств можно ориентироваться на сложившуюся практику применения кранов для низких давлений (7-14 МПа) и прямоточных задвижек для более высоких.
Таким образом, для заданных условий принимаем задвижки прямоточные со смазкой типа ЗМС с однопластинчатым шибером по ТУ 26-16-45-77 (рисунок 4)

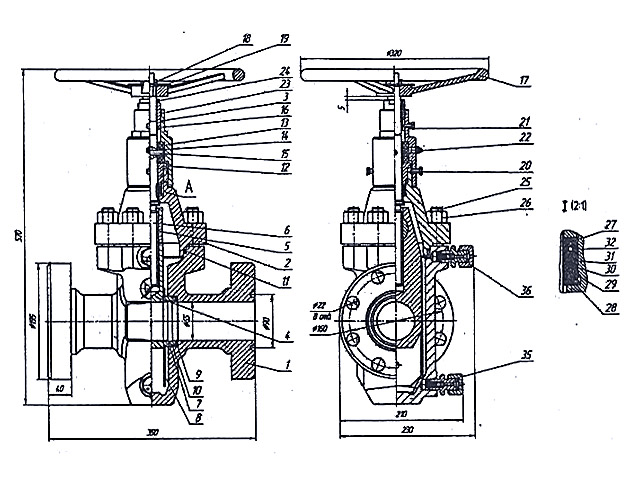

Рисунок 4 - Задвижка ЗМС 65х210 шиберная устьевая:
1 - корпус, 2 - гайка, 3 - крышка, 4 -...
