Рассчитать болты, которыми крепится стойка кронштейна к фундаментной чугунной раме (рис. 1). Нагрузка статическая. Болты принять по ГОСТ.
«Рассчитать болты, которыми крепится стойка кронштейна к фундаментной чугунной раме (рис. 1). Нагрузка статическая. Болты принять по ГОСТ.»
- Детали машин
Условие:

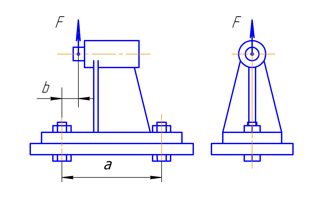

Рассчитать болты, которыми крепится стойка кронштейна к фундаментной чугунной раме (рис. 1). Нагрузка статическая. Болты принять по ГОСТ. Данные для расчёта приведены в табл. 1.
Рис. 1
Таблица 1
Решение:
Сила F создает момент стремящийся раскрыть стык соединения.
Сила от создаваемого момента на наиболее нагруженный болт.
Fм=(F*a)/b
Получаем Fм=(12*0,22)/0,035=75,42 кН.
Раскрытие стыка деталей исключается затяжкой болтов соединения соответствую щей силой Fзат.
Усилие затяжки определим по наиболее нагруженному болту.
Fзат=Fм/z
где z=2- число болтов
Fзат=75,42/2=37,71 кН.
Определим расчетное усилие одного болта с учетом кручения.
Fр=K*Fзат
где K=1,25 - коэффициент,...
