Рассчитать болты крепления чугунного кронштейна с подшипником к колонне ( болты установлены с зазором) по исходным данным. Исходные данные:

«Рассчитать болты крепления чугунного кронштейна с подшипником к колонне ( болты установлены с зазором) по исходным данным. Исходные данные:»
  • Детали машин

Условие:

Рассчитать болты крепления чугунного кронштейна с подшипником к колонне ( болты установлены с зазором) по исходным данным.

Исходные данные:

а=480мм;  b=180 мм;

с=90 мм; h=360мм;

В=220мм; Н=400мм;

F=18кН; α=π/6=300;

Материал:

болта – Сталь 20;

σT=240 Мпа;

колонны- сталь

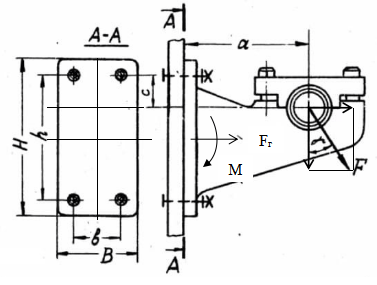

Рис.2.11. Болтовое крепление кронштейна с подшипником к колонне

Решение:

1. Расчет по условию нераскрытия стыка

Разложим внешнюю нагрузку на составляющие

Действие этих сил заменяем действием сил Fг и FВ , приложенных в центре тяжести площади стыка, и действием момента

До при...
