Условие задачи
Рассчитать болты, скрепляющие зубчатое колесо с барабаном лебёдки (рис. 1). Расчёт вести в двух вариантах: а) болты поставлены с зазором; б) болты поставлены без зазора. Сила тяжести поднимаемого груза F, значение диаметра барабана D1 и диаметра центра отверстий в диске колеса D2 заданы в табл. 5.3. Материал барабана – чугун СЧ18, материал колеса – Сталь 35. Число болтов принять самостоятельно.
рис.1.

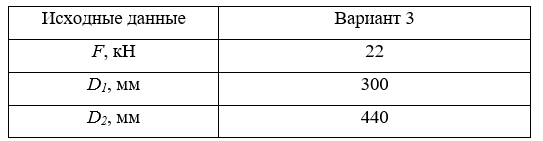

Таблица 1.
Ответ
а) болты поставлены с зазором:
Окружная сила передаваемая на болт от действия крутящего момента.
где МКР - крутящий момент на барабане,
тогда
Потяни
