Рассчитать цилиндрический штифт (шпонку) крепления шестерни на валу и подобрать его диаметр по ГОСТ. Материал шестерни – Сталь45.

Дата добавления: 11.07.2024

Условие задачи

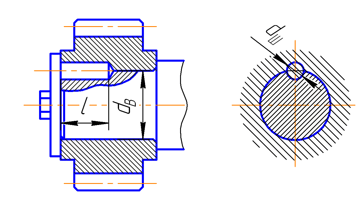

Рассчитать цилиндрический штифт (шпонку) крепления шестерни на валу (рис. 1) и подобрать его диаметр по ГОСТ. Передаваемый валом крутящий момент Т и диаметр вала dв заданы в табл. 1. Материал штифта выбрать самостоятельно, шестерня работает в условиях спокойной нагрузки. Материал шестерни – Сталь45.

рис. 1

Таблтца 1

Ответ

Соединение цилиндрической шпонкой.

Круглые цилиндрические шпонки не стандартизованы. Диаметр dш шпонки следует брать равным высоте h призматической шпонки

При dв=42 мм, примем dш=h=8мм

Из условия прочности одной шпонки на смятие определим длину шпонки
