Рассчитать цилиндрическое соединение с натягом, состоящее из зубчатого венца 1 и ступицы 2 червячного колеса. Диаметр посадочной поверхности, её длина, диаметр отверстия для вала в центре колеса.
- Детали машин
Условие:
Рассчитать цилиндрическое соединение с натягом, состоящее из зубчатого венца 1 и ступицы 2 червячного колеса (рис.1). Диаметр посадочной поверхности d, её длина ℓ, диаметр отверстия для вала в центре колеса d1, диаметр окружности впадин зубчатого венца df и передаваемый червячным колесом момент Т заданы в табл.1.
Рисунок 1.

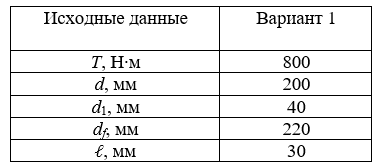

Таблица 1.
Решение:
При нагружении соединения вращающим моментом Т=800 Нм, определим среднее контактное давление р на поверхности сопрягаемых деталей.
где K= (24,5) коэффициент запаса сцепления для предупреждения контактной коррозии (изнашивание посадочных поверхностей вследствие их микроскольжения при действии переменных нагрузок, особенно в период пуска и остановки);
р среднее контактное давление;
d=200 мм, l=30 мм ...
