Условие:
Рассчитать клеммовое болтовое соединение, обеспечивающее передачу крутящего момента с рычага в результате приложенной на его конце силы F на вал диаметром d (рис. 1), коэффициент трения f. Исходные данные для расчёта приведены в табл. 1.
Рисунок 1

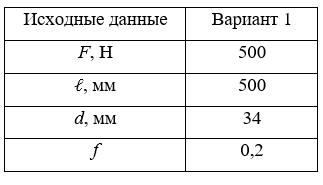

Таблица 1
Решение:
Соединение выполняют с разъемной ступицей (рис.1)
Рисунок1 Клеммовые соединения
Критерий работоспособности при передаче крутящего момента Т
где Ттр момент сил трения на поверхности клеммы и вала;
k...
